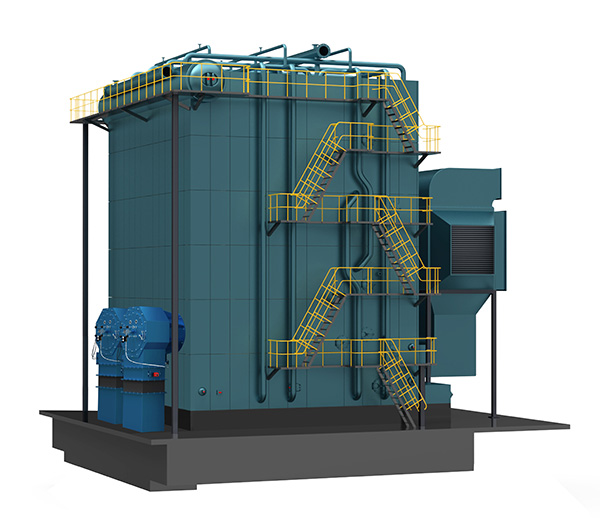

角管式燃?xì)忮仩t是利用一個管路系統作為整臺鍋爐的骨架，由其自身承受鍋爐的全部負荷，所以也成為無構架鍋爐，同時這個骨架又兼做鍋爐的下降管和上下集箱之用。該鍋爐鍋筒為外置式，爐膛為全封閉的膜式壁結構，對流受熱面采用旗管結構，角管式鍋爐具有結構緊湊、鋼耗低、升溫快等優點，因而得到較普遍的應用。該鍋爐為散裝結構。
水循環安全：采用獨特的水循環結構，鍋筒不受熱，被加熱水單一方向流動，在停電時，水系統不汽化，水循環安全可靠。
結構抗震：角管式鍋爐采用無骨架結構，本體重量均由膜式水冷壁和下降管支撐，且所有膜式壁均焊成一體，抗震性好。
全密封結構：鍋爐本體四周均由膜式水冷壁拼焊而成，系鋼結構全密封，杜絕了漏風現象的發生。鍋爐上部可根據鐵路運輸界限尺寸分割。鍋爐尾部受熱面后的過量空氣系數僅小于1.2，不但降低了排煙熱損失，減少引風機電耗，而且大大減少了鍋爐房的環境污染。
爐墻輕質保溫：角管式鍋爐外壁安裝輕型保溫材料，200mm厚彈性特種復合硅酸鹽板覆蓋，40mm厚漿料封面，而后用金屬板加固，無磚墻結構，保溫效果極好。
| 鍋爐型號
|
ＤＨＳ35-3.82/450-Q DHｓ35-5.3/485-Q |
DHｓ40-3.82/450-Q DHｓ40-5.3/485-Q |
DHｓ45-3.82/450-Q DHｓ45-5.3/485-Q |
DHｓ50-3.82/450-Q DHｓ50-5.3/485-Q |
DHｓ65-3.82/450-Q DHｓ65-5.3/485-Q |
DHｓ75-3.82/450-Q DHｓ75-5.3/485-Q |
||
| 額定蒸發量（t/h） | 35 | 40 | 45 | 50 | 65 | 75 | ||
| 額定工作壓力（MPa） | 3.8/5.3 | 3.8/5.3 | 3.8/5.3 | 3.8/5.3 | 3.8/5.3 | 3.8/5.3 | ||
| 額定蒸汽溫度（℃） | 450/485 | 450/485 | 450/485 | 450/485 | 450/485 | 450/485 | ||
| 給水溫度（℃） | 104 | 104 | 104 | 104 | 104 | 104 | ||
| 適用燃料 | 天然氣、沼氣、焦?fàn)t煤氣、輕油、甲醇、生物柴油等 | |||||||
| 燃料消耗量 | 天然氣（Nm³/h） | 2520 | 3600 | 4680 | 5400 | 7200 | 7920 | |
| 輕油（kg/h） | 2170 | 3100 | 4030 | 4650 | 6200 | 6820 | ||
| 熱效率（%） | >98 | >98 | >98 | >98 | >98 | >98 | ||
